波导激励

XFdtd提供模态和节点波导接口。

XF提供两个波导接口,用于激励广泛的波导结构和传输线。  XF的模态波导功能和节点S参数一起提供更精确的波导激励解决方案,并允许将XF输出传递到电路求解器进行后处理。

模态波导

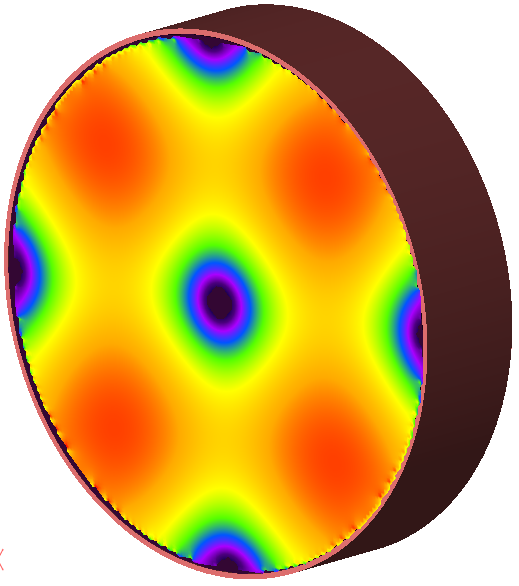

XF的模态波导接口非常适合经典的矩形和圆形导管。  XF基于波导的形状和相关材料来确定支持的模式,然后将阻抗匹配的模态激励直接应用于波导结构。  一个或多个高阶模式 -- 如:TE11、TE21、TM11和TM21 -- 可以定义,允许在它们之间计算S参数。

请阅读有关XF的模态波导接口的其他文档......

节点波导

XF的节点波导接口计算传输线的单端S参数,如微带、差分对和多芯插头,为PCB设计和信号完整性提供增强的分析选项。  该接口使用户可以选择传输线引脚并应用用户定义的基准阻抗,从而在源头创建阻抗失配。  在模拟期间计算表现出不匹配的、重整化的S参数值,并且可以输出,用于在电路求解器中分析。
