X3D

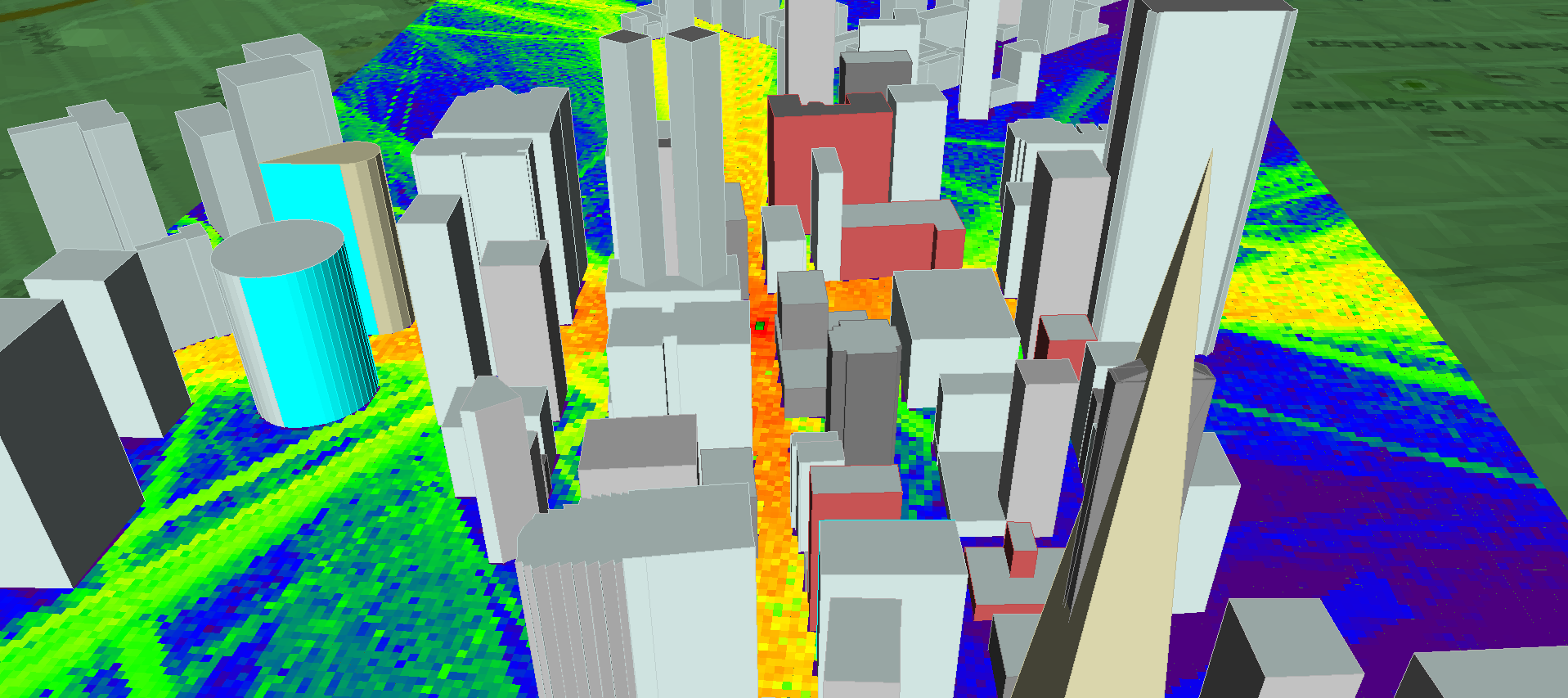

X3D射线模型由Remcom开发,它提供了一个高度精确的、完整的3D传播模型,能够在图形处理单元(GPU)上运行,并使用多线程实现快速运行。 该模型还采用了Remcom的深度优先和精确路径算法,克服了传统的拍摄和反射射线方法的一些缺点。

X3D没有任何几何形状或发射/接收高度的限制。 这种精确的模型涉及反射、透射、衍射以及与频率相关的大气吸收。

具体路径计算

射击和弹跳方法要求在接收位置周围建立一个采集半径来补偿离散射线的射出。 与球面相交的射线被认为到达接收器。 精确路径校正SBR射线路径,使其在准确的接收位置结束。 这种校正减少了与SBR相关的计算功率和相位的误差,且不需要基于图像理论的方法所需的更长的运行时间。

MIMO仿真

X3D型号提供独特的射线跟踪功能,可模拟 5G MIMO天线, WiFi和其他应用。 Wireless InSite MIMO模拟了大量MIMO信道的详细多路径,克服了传统射线跟踪方法计算量增加的问题。

相邻路径生成

X3D的相邻路径生成功能可减少涉及大量接收器或密集接收器集的场景的运行时和内存占用。 这对MIMO仿真特别有用。 APG将射线跟踪限制为路由、网格或弧接收器集中的一组粗间隔点,然后使用粗路径之间的交互来确定用户定义的密集接收器集的精确路径。

GPU

支持使用NVIDIA的CUDA的GPU加速射线跟踪。 X3D模型还支持CPU上的计算。

分区

X3D传播模型支持按集或点对发射器和接收器进行局部分区。 这使用户能够根据可用的硬件资源同时运行多个模拟。

蒙特卡罗

Wireless InSite的参数不确定性允许使用分布定义材料属性、频率和发射机输入功率,并使用蒙特卡罗方法来评估输入参数不确定性对接收功率和路径损耗/增益的影响。


全3D (传统模型)

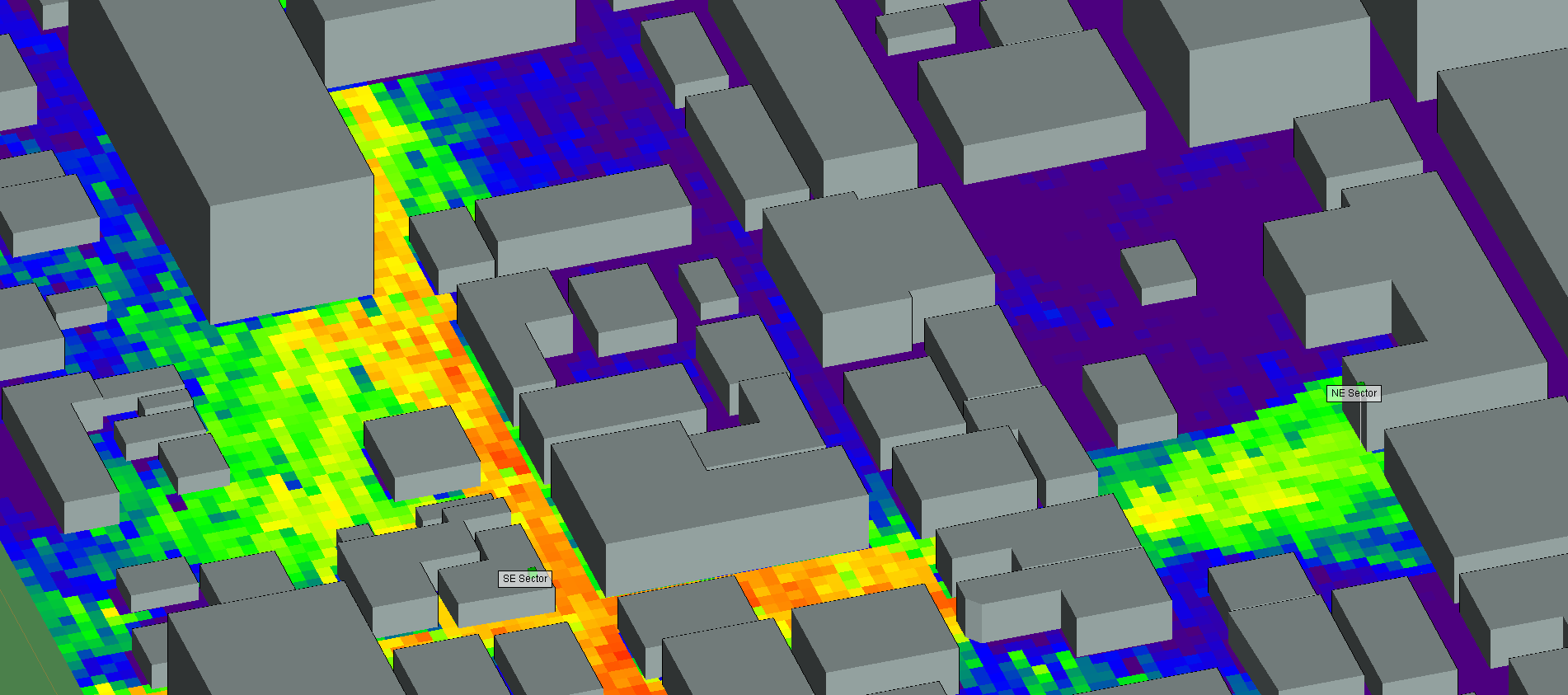

Remcom的全3D模型是一种通用传播模型,可应用于城市,室内和室内 - 室外传播。 该模型可以处理任意几何形状和任意高度的发射器/接收器。 用户可以选择使用基于图像方法的拍摄和反射射线(SBR)方法或Eigenray方法进行射线跟踪。 该模型包括反射,衍射和透射效果。
